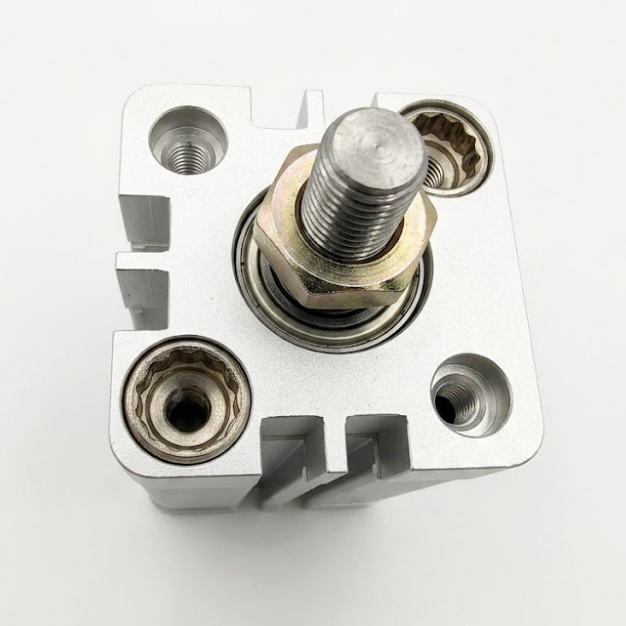

Compacte pneumatische cilinder van de ACE-serie.

Standaardslagmatrix per modeltype

• Standaard Compact (ACE):Boring 12–16 (max. slag 30–75 mm) | Boring 20–25 (max. slag 100–150 mm) | Boring 32–125 (max. slag 200–300 mm).

• Enkelwerkende modellen (ASE/ATE):Boring 12 (max. slag 10 mm) | Boring 16–100 (max. slag 25 mm).

• Begeleide compacte modellen (TACE/TACED):Ingebouwde geleidestangen om de zuigerstangen volledig te isoleren van rotatiespanning. Maximale slagen tot 100 mm.

• Verstelbare slag dubbele stang (ACEJ):Maakt aanpasbare slagaanpassingsbereiken mogelijk, waaronder 10 mm, 20 mm, 30 mm, 40 mm, 50 mm, 75 mm en 100 mm.

Kernproductvoordelen

1. Enorme 50% ruimteoptimalisatie:Het compacte formaat kan naadloos worden geïntegreerd in krappe behuizingen, waardoor aanzienlijke installatieruimte wordt bespaard ten opzichte van conventionele ISO 15552-ontwerpen.

2. Ultraduurzaam, hard geanodiseerd vat:De binnenwand van het cilinderblok ondergaat na de machinale bewerking een geavanceerde hardanodisatiebehandeling, waardoor een grote slijtvastheid en langere operationele levensduur worden gegarandeerd.

3. Geavanceerde bidirectionele afdichting met dubbele lip:De zuigerstang maakt gebruik van een structurele bidirectionele afdichting met een geïntegreerde olieopslagfunctie, waardoor lage startdrukken en stabiele afdichting worden gegarandeerd.

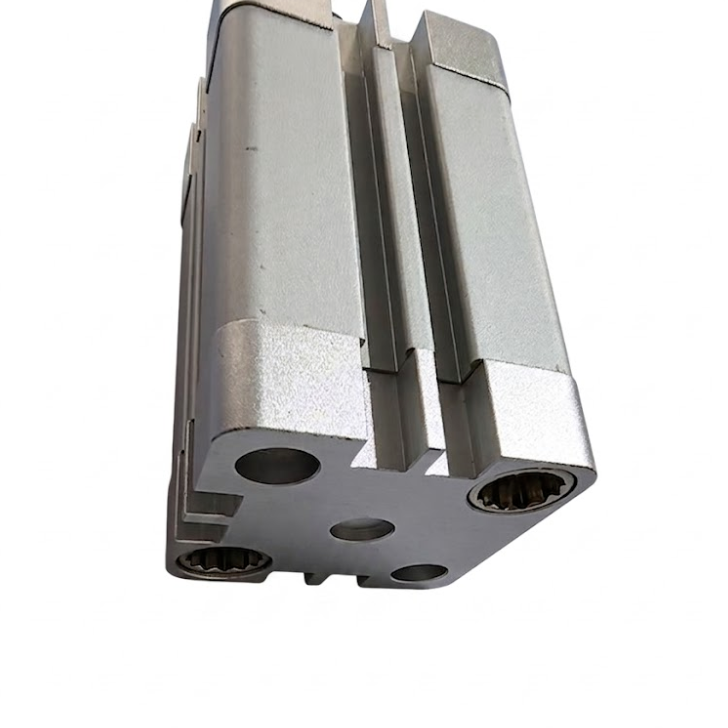

4. Geïntegreerde sensorgroeven:Drie zijden van het aluminium extrusieprofiel zijn voorzien van ingebouwde nabijheidssensorsleuven, waardoor verzonken montage van de sensor mogelijk is zonder extra beugels.

5. Robuuste eindkappen met schroefdraad:De voor- en achterkappen zijn vastgezet via zeer sterke schroefdraadverbindingen, waardoor de toegankelijkheid voor onderhoud en de sterkte van de carrosserie drastisch worden verbeterd.

Industriële toepassingsgebieden

• Productie van lithium-ionbatterijpakketten:Hoogfrequente celsortering, positioneringsmallen en klemmodules.

• Halfgeleider-assemblagelijnen:Compacte pick-and-place-grijpers voor elektronische componenten die absolute mechanische stabiliteit vereisen.

• Geautomatiseerde medische apparaten:Bijlen voor het verwerken van vloeistoffen in laboratoria met beperkte ruimte en farmaceutische verpakkingsuitrusting.

• Precisietestarmaturen:Nauwkeurige uitlijning van testsondes tegen delicate werkstukken zonder snelheidsschokken.

Technische veelgestelde vragen en EEAT-vertrouwensfactoren

• Vraag: Kunnen deze cilinders niet-gesmeerde luchttoevoernetwerken aan?

  • A:Ja. De PRIUS ACE-serie is voorzien van hoogwaardige fabrieksvoorsmering, waardoor zeer efficiënte prestaties op droge, niet-gesmeerde persluchtroosters mogelijk zijn.

• Vraag: Hoe bestel ik een model met positiefeedbackmogelijkheden?

  • A:Voeg het achtervoegsel "S" in het magnetische codeslot (bijv. ACE20x30-S) om een ​​interne permanente magnetische ring te specificeren, compatibel met inbouwnaderingsschakelaars.

• Vraag: Zijn er op maat gemaakte montagebeugels verkrijgbaar?

  • A:Ja, PRIUS biedt volledige ondersteuning voor accessoires, inclusief flenzen (FA/FB), voetbeugels (LB), gaffelbevestigingen (CA/CB/CR) en tappen.
