CQ2WB-serie compacte cilinder | Dubbele staaf dubbelwerkende luchtcilinder

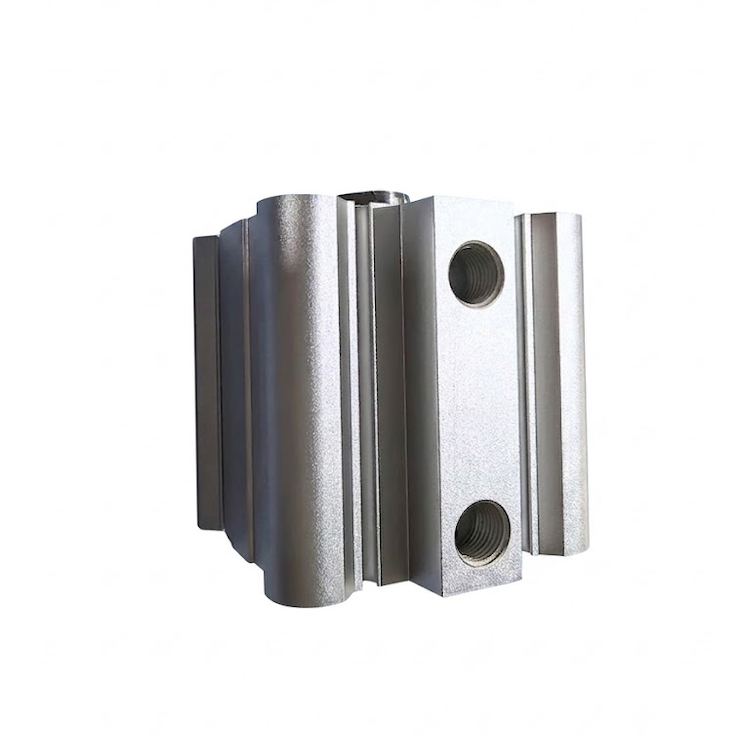

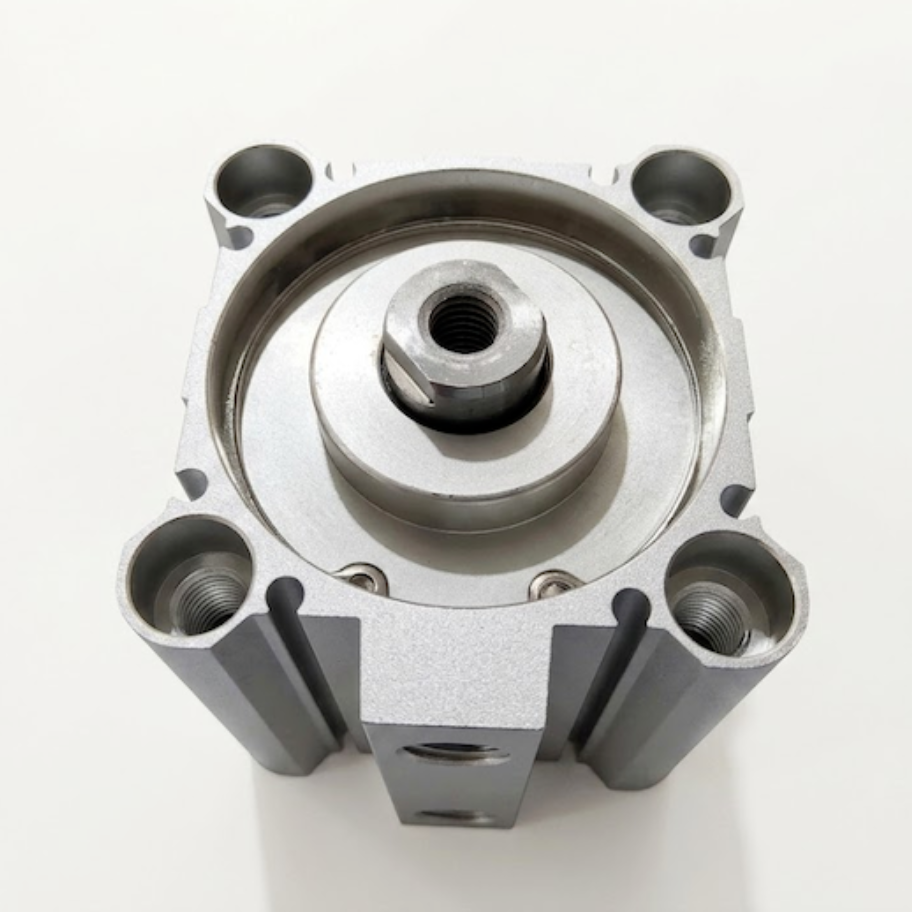

Productoverzicht
DePRIUS CQ2WB-serieis een krachtige, ruimtebesparende compacte pneumatische cilinder met een onderscheidend vermogendubbele stangEndubbelwerkendconfiguratie. Deze serie is precies ontworpen voor moderne industriële automatisering en levert gelijke kracht en snelheid in beide richtingen, terwijl een uitzonderlijke niet-roterende nauwkeurigheid en weerstand tegen zijdelingse belastingen worden gegarandeerd.
Met een uitgebreid assortiment boormaten vanafΦ12 mm tot Φ100 mmis de CQ2WB-serie de ideale keuze voor uitwisselbaarheid voor productielijnen voor verpakkingen, halfgeleiders en lithium-ionbatterijen met een beperkte footprint wereldwijd.
-
Producttype:Dunne compacte pneumatische cilinder
-
Actiemodus:Dubbelwerkend (lucht uitschuiven en lucht intrekken)
-
Asconfiguratie:Dubbele stang (dubbele uitgangsschachten)
-
Boringmaten (mm):12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Technische specificaties en standaardslagmatrix
| Boringmaat (mm) |
Standaardslagbereik (mm) |
Stanguiteinde binnendraad |
Stangkop buitendraad (optie M) |
Afmeting leidingpoort |
| 12 |
5, 10, 15, 20, 25, 30 |
M3 × 0,5 |
M5 × 0,8 |
M5 × 0,8 |
| 16 |
5, 10, 15, 20, 25, 30 |
M4×0,7 |
M6 × 1,0 |
M5 × 0,8 |
| 20 |
5 tot 50 (in stappen van 5 mm) |
M5 × 0,8 |
M8 × 1,25 |
M5 × 0,8 |
| 25 |
5 tot 50 (in stappen van 5 mm) |
M6 × 1,0 |
M10×1,25 |
M5 × 0,8 |
| 32 |
5 tot 100 (in stappen van 5 mm) |
M8 × 1,25 |
M14×1,5 |
Rc 1/8 (Optie: G 1/8 / NPT 1/8) |
| 40 |
5 tot 100 (in stappen van 5 mm) |
M8 × 1,25 |
M14×1,5 |
Rc 1/8 (Optie: G 1/8 / NPT 1/8) |
| 50 |
10 tot 100 (in stappen van 5 mm/10 mm) |
M10×1,5 |
M18 × 1,5 |
Rc 1/4 (Optie: G 1/4 / NPT 1/4) |
| 63 |
10 tot 100 (in stappen van 5 mm/10 mm) |
M10×1,5 |
M18 × 1,5 |
Rc 1/4 (Optie: G 1/4 / NPT 1/4) |
| 80 |
10 tot 100 (in stappen van 5 mm/10 mm) |
M16 × 2,0 |
M22×1,5 |
Rc 3/8 (Optie: G 3/8 / NPT 3/8) |
| 100 |
10 tot 100 (in stappen van 5 mm/10 mm) |
M20×2,5 |
M26×1,5 |
Rc 3/8 (Optie: G 3/8 / NPT 3/8) |
Kernproductvoordelen
1. Evenwichtige lineaire kracht en gelijke snelheid
In tegenstelling tot cilinders met één stang, waarbij de stangzijde minder oppervlak op de zuiger heeft, biedt het ontwerp met dubbele stang aan beide zijden identieke oppervlakken. Dit garandeert dat de uitschuifkracht/snelheid en de terugtrekkracht/snelheid perfect symmetrisch blijven.
2. Hoge niet-roterende nauwkeurigheid en weerstand tegen zijdelingse belasting
Het mechanisme met twee stangen verdeelt de buigmomenten inherent gelijkmatig. Dit structurele voordeel geeft de CQ2WB-serie een uitstekende weerstand tegen laterale doorbuiging en torsiespanning, waardoor deze superieur is voor het hanteren van zware zijbelastingen.
3. Ruimtebesparend profiel
Het korte, dunne cilinderblok maakt naadloze integratie mogelijk in compacte robotgrijpers, medische apparatuur en machinebehuizingen waar standaard trekstangcilinders niet in passen.
Industriële toepassingen
Er wordt sterk vertrouwd op de compacte pneumatische cilinders uit de PRIUS CQ2WB-serie in meerdere slimme productiesectoren:
-
Productie van lithium-ionbatterijen:Hoogfrequente klem- en positioneringsmodules tijdens celmontage en stapeling.
-
Halfgeleider- en elektronica-assemblage:Nauwkeurige pick-and-place-mechanismen voor componenten die minimale kinetische trillingen vereisen.
-
Geautomatiseerde inspectiemallen:Testsondes nauwkeurig uitlijnen tegen de doelonderdelen zonder mechanische speling.
-
Verpakkings- en etiketteermachines:Sorteerpoorten met meerdere posities en pushers met korte slag.
Technische veelgestelde vragen
Vraag 1: Wat zijn de verschillen tussen CQ2WB en CDQ2WB?
A:DeCQ2WBis de standaardversie zonder ingebouwde magnetische ring op de zuiger en biedt een iets lichter gewicht. DeCDQ2WBbeschikt over een geïntegreerde magneet in het zuigerlichaam, waardoor ontwikkelaars externe automatische schakelaars (zoals magnetische nabijheidssensoren) op de lichaamsgroeven kunnen monteren (Zcode) om de slaglimieten te bewaken.
Vraag 2: Heeft deze cilinderserie continue oliesmering nodig?
A:Nee. Elke PRIUS-compactcilinder wordt tijdens de fabrieksmontage vooraf gesmeerd met een hoogwaardig, slijtvast synthetisch vet. Het systeem kan veilig en efficiënt werken op droge, niet-gesmeerde perslucht, waardoor de onderhoudskosten aanzienlijk worden verlaagd.
Vraag 3: Zijn NPT- of G (BSP)-luchthaventhreads beschikbaar voor internationale inzet?
A:Ja. Hoewel Rc-schroefdraden standaard worden bewerkt voor middelgrote tot grote boringen, kunnen wij deze ook leverenG-schroefdraad (TF)EnNPT-schroefdraad (TN)om te voldoen aan regionale normen voor pijpfittingen op speciaal technisch verzoek.
Kwaliteitsnormen en technisch vertrouwen
-
Uitwisselbaarheid van componenten:Komt volledig overeen met de internationaal gestandaardiseerde afmetingen voor compacte dunne cilinders.
-
100% inspecties vóór verzending:Elke afzonderlijke eenheid doorstaat de verplichte fabriekstests voor drukbehoud, afdichtingsintegriteit en lagedruklekkagetests.
-
Technische auteur:Document opgesteld en gecertificeerd door PRIUS Pneumatic Engineering Group.
-
3D CAD-ondersteuning:Voor.STAPof.IGSmodelgeneratie, stuur dan een e-mail naar onze technische afdeling met uw definitieve modelconfiguratiereeks.
